一、 设备概况：
唐山某钢渣厂破碎机为用户新上设备，其工作原理是：钢渣厂利用市场上回收的废旧钢铁为原材料，通过机械传动等装置将原材料送至破碎机内，将其剪断、破碎成满足钢厂冶炼要求的产品，经破碎机破碎的小块金属与非金属经皮带运输机送至电磁分离装置进行分离，分离出的小块金属即为该设备的产品。

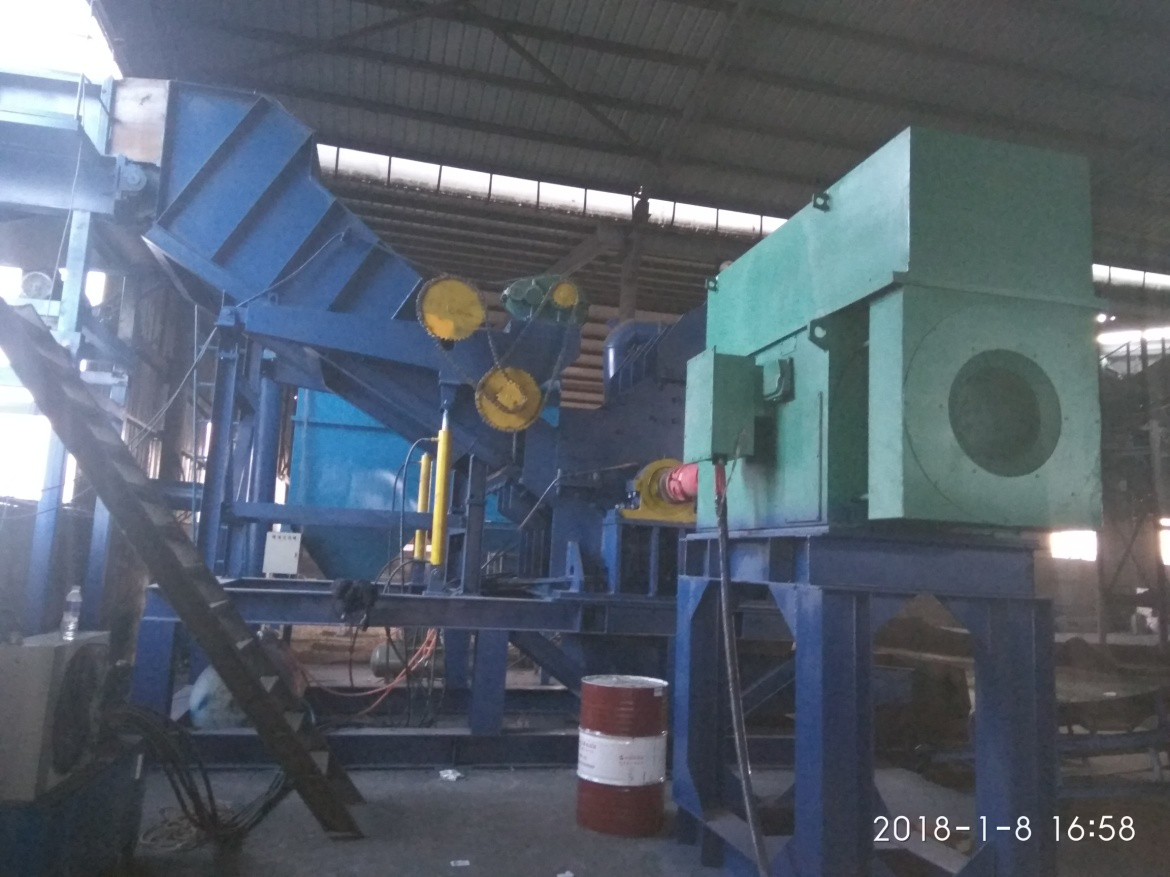

下图为破碎机主机部分及电力拖动电机

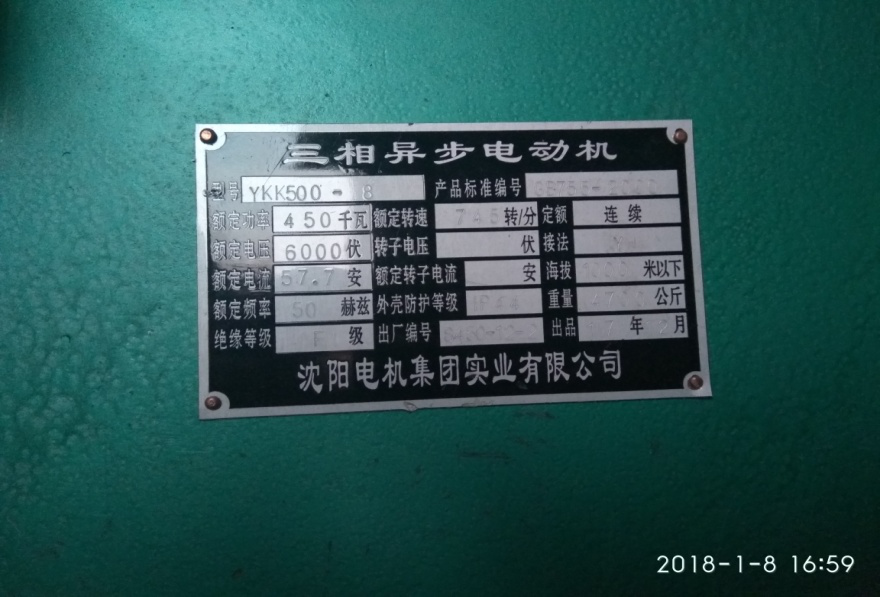

二、 破碎机电力拖动部分技术参数：
电机类型：三相异步电动机
电机型号：YKK500-8
额定功率：450千瓦
额定电压：6000伏
额定电流：57.7A

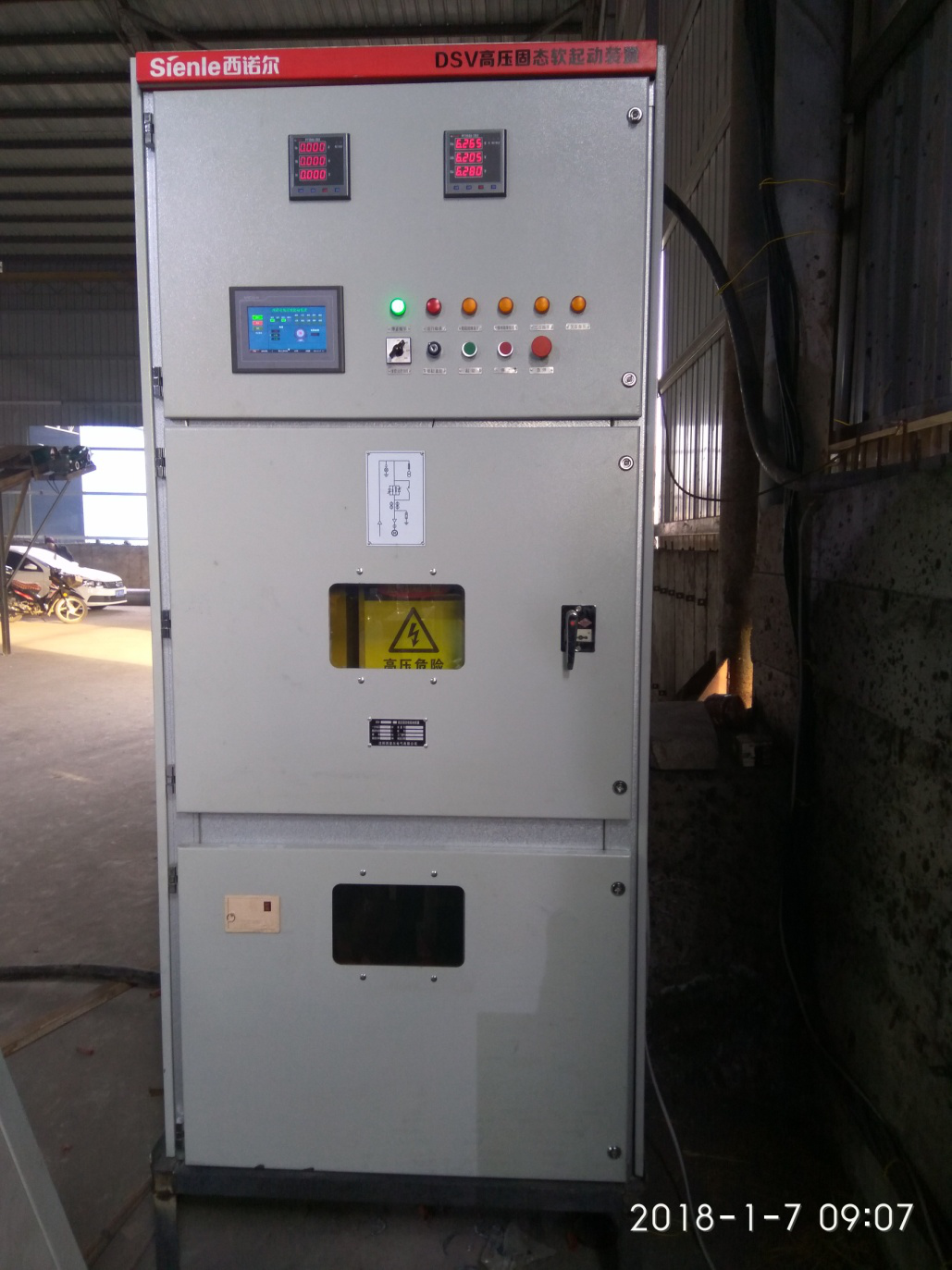

三、 沈阳西诺尔电气有限公司为其配套的DSV高压固态软起动装置设备、技术参数如下：

设备名称：高压固态软起动装置
型号：DSV-450-6
额定功率：450千瓦
额定电压：6000伏
额定电流：60A
数量：1台
四、 唐山某钢渣厂原有电气设备状况：

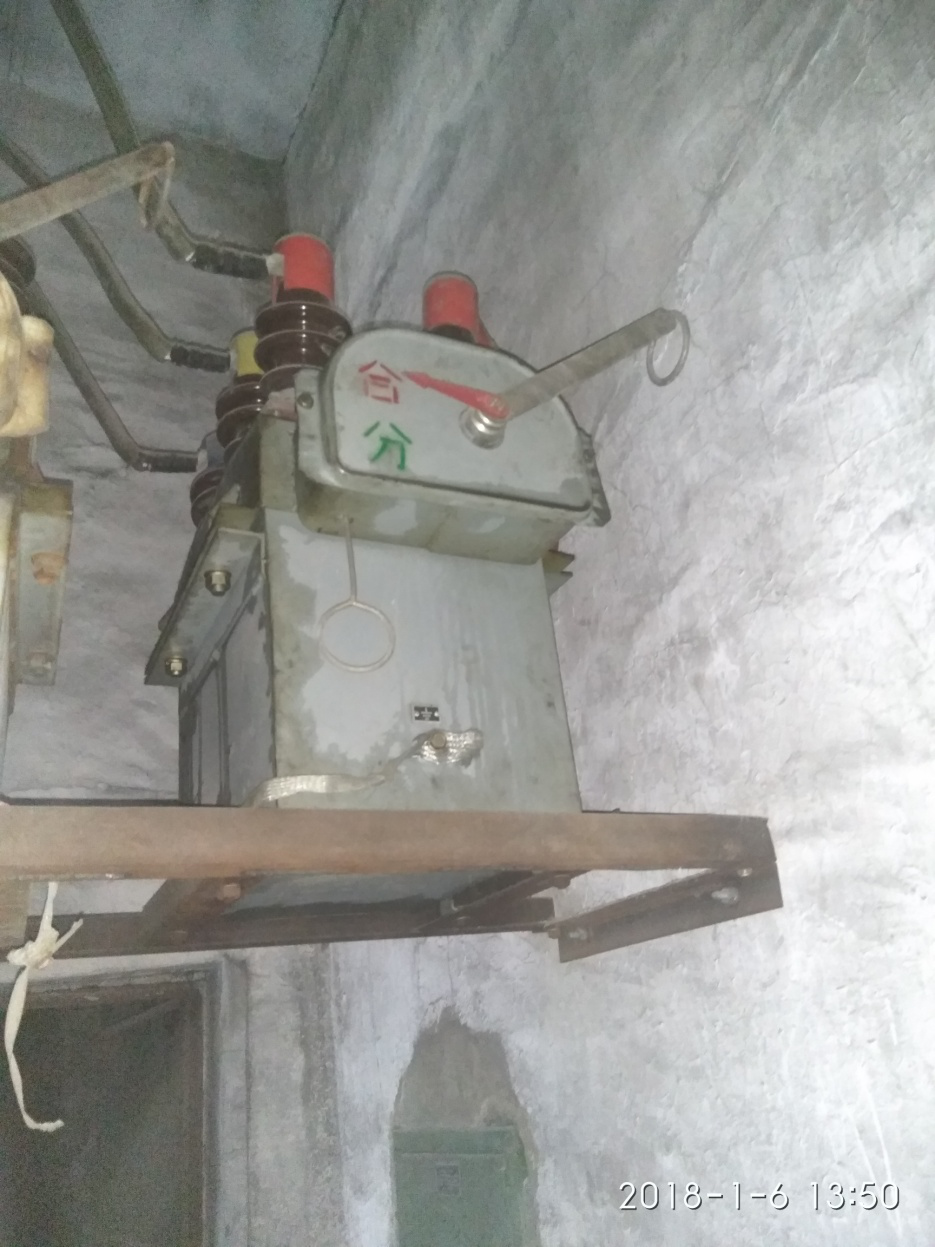

唐山某钢渣厂现有变压器10KV/6KV 1000KVA 一台，全厂无高压用电设备，6KV出线无高压开关柜，只有下图所示200A油开关一台，不能起到高压电动机起动、保护作用。

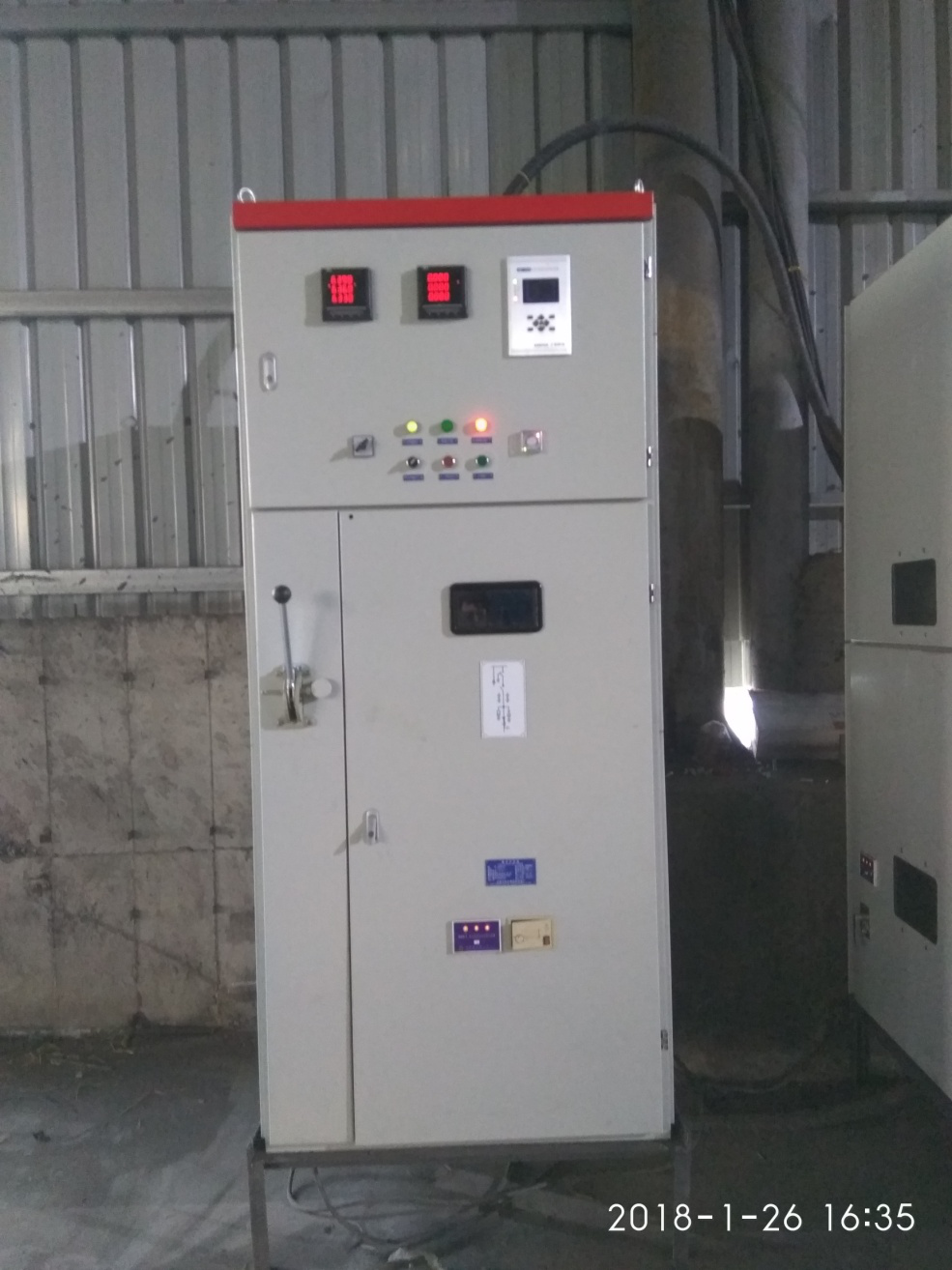

五、沈阳西诺尔电气有限公司为其配套的高压开关柜、技术参数如下：

柜体型号：GGN-450-6
高压真空断路器：VS1-12/630-25
数字电机微机综合保护器：SMI-204
额定电流：150A
数量：1台

六、 调试过程
唐山某钢渣厂破碎机电动机所带负载为大惯量重载类型，起动困难，针对上述特性为其配置如下参数：
DSV高压固态软起动装置设置参数
额定电流：58A
初始起动电压：50%Ue
电流限制倍数：400%Ie
软起动时间：16s
负载类型：重载
起动方式：限流起动
GGN高压开关柜设置参数（数字电机微机综合保护器参数）
注：将原200A油开关拆下。
SMI-204主要设置参数：
电机起动时间：Tstart  25s
电机额定电流：1.93A（57.7A）
I段电流：19.3A(10Ie)
I段时间：0s
II段电流：2.31A(1.2Ie)
II段时间：20s
欠压保护:70V
上述设置参数起动5s左右高压真空断路器跳闸, SMI-204数字电机微机综合保护器提示欠压保护,将SMI-204欠压保护参数设置为60V,同时将DSV高压固态软起动装置初始电压设置成60%Ue,与上次起动时间间隔10分钟左右后再次起动,起动后经过5s左右高压真空断路器再次跳闸,这次SMI-204数字电机微机综合保护器提示起动时间过长,修改SMI-204电动机起动时间参数Tstart将25s 延长到35s,再次与上次启动时间间隔10分钟左右后再次起动,这时显示监视数据为:电机电流238A,电压5400V左右,电机经过16s降压软起动运转切换到高压旁路接触器上,将6KV电压全压加到电动机上顺利完成起动。
上述参数经反复起动数次均正常起动，调试顺利完成。
七、唐山某钢渣厂破碎机生产产品

沈阳西诺尔电气有限公司
