软起动器与外接接触器的控制线路是怎样接线的
作者:
k
来源:
未知
日期:
2019-01-07 14:50
昨天西诺尔电气已经为大家解答了,软启动主电源进线加了接触器怎么控制的问题,今天西诺尔电气接着昨天的内容进行了一个展开,来解答一下软起动器与外接接触器的控制线路是怎样接线的。
一、先了解软启动二次控制回路,一般软启动都有旁路接触器输出节点。
二、再了解负载启动时间,最佳切旁路接触器时间是启动过程完成后。
三、旁路接触器主回路应与软起并联。
四、将旁路接触器输出节点串入旁路接触器控制回路,最好做一个自锁回路。其中,外接触器是直接起动用的,为并联关系,而且要求实现电气互锁。

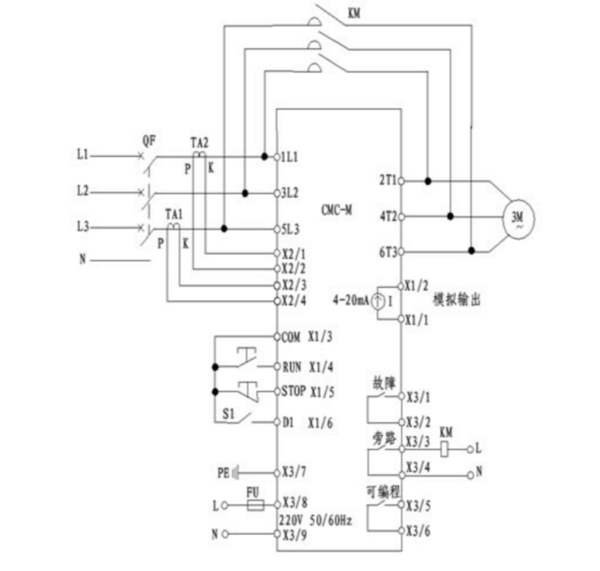

主要流程和配图:
软起动器端子1L1、3L2、5L3接三相电源,软起动器端子2T1、4T2、6T3接电动机。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时,可通过内置信号继电器K2控制旁路接触器。
西诺尔电气将不定期的在百度知道,百度贴吧等电气行业网站上,为大家解答关于软起动器或变频器的相关问题,西诺尔电气是一家具有15年行业经验的高新技术企业,并获得电气行业内的广泛认可,其主要产品有DSV系列高压软起动器,DSS系列低压软起动器,DSI系列变频器等,如果你对西诺尔电气的产品感兴趣,可以浏览西诺尔电气官网:www.sienle.com,或者拨打服务热线:400-024-1158,;如果想了解更多关于软起动器或者变频器方面的相关内容,关注微信公众号:西诺尔电气,如果有什么问题或者疑问也可以给西诺尔电气留言。
